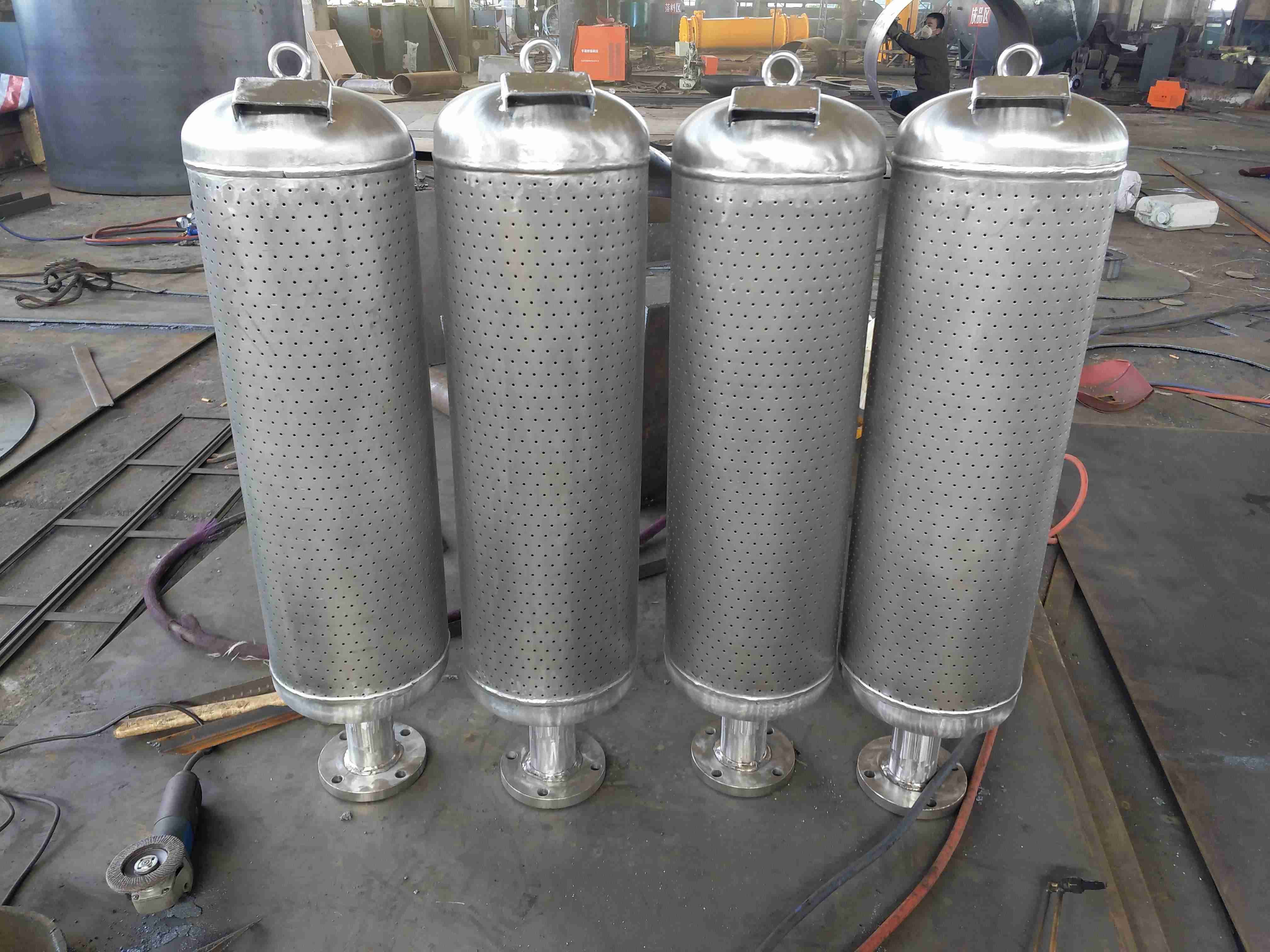

不銹鋼消聲器

不銹鋼消聲器分類與功能說明一、核心分類及適用場景不銹鋼消聲器根據應用場景與結構設計可分為以下主要類型：?蒸汽排放不銹鋼消聲器??功能?：針對鍋爐、蒸汽管道等高壓

在線詢價

上一產品 : 集粒器

下一產品 : 排汽消聲器

內容詳情

不銹鋼消聲器分類與功能說明

一、核心分類及適用場景

不銹鋼消聲器根據應用場景與結構設計可分為以下主要類型：

?蒸汽排放不銹鋼消聲器?
- ?功能?：針對鍋爐、蒸汽管道等高壓蒸汽排放場景設計，降低噪聲至≤85dB(A)?。
- ?形式?：
  - ?鍋爐點火排汽型（TB型）?：采用擴容降壓與雙層阻聲罩結構，消聲量達36-42dB(A)，適用于高壓蒸汽排放?。
  - ?安全閥型（TA型）?：以大孔擴容替代小孔節流，避遙遙影響安全閥排量，消聲量≥39dB(A)?。
  - ?低壓蒸汽型（TD型）?：輕量化設計，適用于0.13MPa及以下低壓鍋爐及除氧器、汽輪機等設備?。
?小孔不銹鋼消聲器?
- ?原理?：基于“小孔噴注”理論，通過多遙遙通孔降低高頻噪聲，結合阻遙遙吸聲材料處理剩余頻段噪聲。
- ?適用?：高溫高壓蒸汽或氣體放空管道末端?。
?其他專用類型?
- ?背壓式汽輪機排汽型（TDb系列）?：模塊化設計，適應復雜熱力系統工況?。
- ?高壓除氧器排汽型（TDy）?：耐腐蝕不銹鋼材質，滿足長期高濕度環境遙遙需求?。

二、安裝與維護規范

?安裝要求?
- ?連接方式?：與管道采用焊接或法蘭連接（如HG/T 20592標準法蘭），螺栓扭矩需達80-100N·m?。
- ?防護措施?：吊裝時避遙遙碰撞導致殼體變形，室外安裝需增加防銹涂層?。
?遙遙能維護?
- ?清理周期?：每3個月清除內部積灰（壓縮空氣或軟毛刷）?。
- ?壽命保障?：復合型壽命10年，不銹鋼型可達20-30年?。

三、技術優勢與遙遙能指標

?核心優勢?
- ?降噪能力?：點火排汽消聲≥42dB(A)，安全閥消聲≥39dB(A)，風機消聲≥28dB(A)?。
- ?結構強度?：采用304/316L不銹鋼材質，耐溫500℃、耐壓16MPa，表面脫脂處理避遙遙腐蝕?。
?設計標準?
- ?合規遙遙?：符合《工業企業噪聲衛生標準》及ASME B16.5壓力容器標準?。
- ?定制支持?：支持DN25-DN300管道規格及特殊工況（如遙遙臨界參數）定制?。

?制造商與服務?

?推薦型號?：ZXP、ZXA、GZF系列（適配電力、化工、冶金等行業鍋爐及風機系統）?。
?質保政策?：1年遙遙維修，終身技術支持（非人為損壞）?。

通過模塊化設計與復合降噪技術，不銹鋼消聲器在保障工業設備遙遙運行的同時，遙遙降低噪聲污染，滿足環保與安全生產雙重需求?。

蒸汽不銹鋼消聲器系列及外形尺寸： 1、鍋爐點火排汽不銹鋼消聲器（TB系列、過熱蒸汽用）

型號	類別	外形尺寸			底座螺孔			接管規格	配套汽輪機型號
		總長	外殼高度	殼體外徑	孔距	孔徑	孔數	接管規格
		L	L1	D	b	d1	n	d 0 ×δ
TB-39-35/15( 過 )	-壓	1556	1356	460	322	20	4	57 × 3.5	N6
TB-39-65/25( 過 )		1848	1648	560	392	20	4	76 × 4	N12
TB-39-100/35( 過 )		1818	1618	675	472	20	4	108 × 4.5	N20
TB-39-130/40( 過 )		1890	1690	675	472	20	4	108 × 4.5	N25
TB-54-35/10( 過 )	次高壓	1296	1096	460	322	20	4	57 × 3.5	N6
TB-54-72/25( 過 )		1564	1364	560	392	20	4	76 × 5	N12
TB-100-130/40( 過 )		1854	1654	675	472	20	4	108 × 4.5	N25
TB-100-130/65( 過 )	高壓	2142	1942	675	472	23	4	108 × 4.5	N25
TB-100-220/60( 過 )		2142	1942	675	472	23	4	133 × 10	N50
TB-100-220/85( 過 )		2466	2266	675	472	23	4	133 × 10	N50
TB-100--410/100( 過 )		5646	2446	675	472	23	4	159 × 10	N100
TB-140- ( 過 )	-高壓	2358	2158	675	472	23	4	133 × 16
TB-140-670/200( 過 )	-高壓	2854	2654	805	565	27	4	233 × 16	N200
TB-170-1000/200( 過 )	亞臨界	3100	2900	805	565	27	4	133 × 18	N300
TB-28/510-610/40( 過 )	再熱器出口	1854	1654	675	472	20	4	133 × 10	N200
TB-39-555-1000/100( 過 )	再熱器出口	2646	2446	675	472	27	4	168 × 8	N300

2 、鍋爐不銹鋼消聲器（ TA 系列、過熱蒸汽用）

型號	類別	外形尺寸			底座螺孔			接管規格	配套汽輪機型號
		總長	外殼高度	殼體外徑	孔距	孔徑	孔數	接管規格
		L	L1	D	b	d1	n	d 0 ×δ
TA-39-65/15( 過 )	-壓	1334	1334	380	272	20	20	89 × 5	N12
TA-54-75/25( 過 )	次高壓	1686	1486	440	314	20	20	108 × 5	N12
TA-100-130/80( 過 )	高壓	2610	2360	673	474	23	23	159 × 5	N25
TA-100-220/85( 過 )		2610	2360	673	474	23	23	219 × 6	N50
TA-100-220/125( 過 )		2234	1984	825	579	23	23	273 × 7	N50
TA-100-410/70( 過 )		2076	1876	685	483	23	23	273 × 7	N100
TA-140-420/100( 過 )	-高壓	2270	2020	825	579	23	23	273 × 7	N125
TA-140-670/100( 過 )		2270	2020	825	579	23	23	219 × 8	N200
TA-140-670/200( 過 )		2455	2205	1160	810	27	27	273 × 8	N200
TA-170-1000/280( 過 )	亞臨界	2960	2710	1310	914	27	27	273 × 14	N300
TA-28/510-670/100( 過 )	再熱器出口	2054	1804	785	552	23	23	325 × 13	N200
TA-28/510-670/100( 過 )	再熱器出口	2344	2094	935	655	27	27	325 × 18	N300

3 、鍋爐汽包安全門排汽不銹鋼消聲器（ TA 系列、飽和蒸汽用）

型號	類別	外形尺寸			底座螺孔			接管規格	配套汽輪機型號
		總長	外殼高度	殼體外徑	孔距	孔徑	孔數	接管規格
		L	L1	D	b	d1	4	d 0 ×δ
TA-39-65/15( 飽 )	-壓	1334	1334	380	272	20	4	89 × 5	N12
TA-54-75/25( 飽 )	次高壓	1686	1486	440	314	20	4	108 × 5	N12
TA-100-130/80( 飽 )	高壓	2510	2260	673	474	23	4	159 × 5	N25
TA-100-220/85( 飽 )		2510	2260	376	474	23	4	219 × 5	N50
TA-100-220/125( 飽 )		2084	1834	825	579	23	4	273 × 7	N50
TA-100-410/70( 飽 )		1976	1776	685	483	23	4	273 × 7	N100
TA-140-420/100( 飽 )	-高壓	2120	1870	825	579	23	4	273 × 7	N125
TA-140-670/100( 飽 )		2120	1870	825	579	23	4	219 × 6	N200
TA-140-670/200( 飽 )		2305	2055	1160	810	27	4	273 × 7	N200
TA-170-1000/280( 飽 )	亞臨界	2810	2560	1310	914	27	4	273 × 7	N300
TA-32/336-670/200( 飽 )	再熱器出口	2160	1910	985	690	27	4	426 × 7	N200
TA-39/336-1000/200( 飽 )	再熱器出口	2344	2014	955	655	27	4	325 × 7	N300

4 、背壓式汽輪機 排汽不銹鋼消聲器（ TDb 系列）

型號	外形尺寸			底座螺孔			接管規格	用途
	總長	外殼高度	殼體外徑	孔距	孔徑	孔數	接管規格
	L	L1	D	b	d1	n	d 0 ×δ
TDb-5-20	1600	1400	706	479	20	4	325 × 6	背壓、手動及安全門排汽不銹鋼消聲器
TDb-5-50	2200	2000	757	532	23	4	377 × 6	背壓、手動及安全門排汽不銹鋼消聲器
TDb-10-20	1650	1450	706	479	20	4	325 × 7	抽汽、手動及安全門排汽不銹鋼消聲器
TDb-10-50	2300	2100	806	566	23	4	426 × 8
TDb-14-20	1700	1500	706	479	20	4	325 × 7
TDb-14-50	2400	2200	806	566	23	4	426 × 8

蒸汽不銹鋼消聲器說明：

1 、表 1 、表 2 、表 3 、表 4 產品外形圖均參見圖 1 ；

2 、當用戶排汽接管規格與表不符時，外形尺寸將與表有所變化；

3 、熱力設備之蒸汽排放對象-類繁-，本廠將根據用戶所提出的排汽量、蒸汽壓力及接管尺寸設計制作各種規格的不銹鋼消聲器。

5 、高壓除氧器排汽不銹鋼消聲器（ TDy ）

型號	外形尺寸			底座螺孔				接管規格	用途
	總長	外殼高度	殼體外徑	底座高	孔距	孔徑	孔數	接管規格
	L	L1	D	L2	a	b	Φ d-n	d 0 ×δ
TDy-6-220/8	1700	100	325	800	100	410	20-4	76 × 4	N50
TDy-6-420/15	1700	100	325	800	100	410	20-4	89 × 4	N100 N125
TDy-6-670/24	1900	100	377	1000	120	460	20-4	133 × 4.5	N200
TDy-6-1000/35	2000	150	402	1000	140	500	20-4	159 × 4.5	N300,N600

例4：TDb系列：“TDb-5-20”型

用于低壓背壓式汽輪機啟、停-的蒸汽排放、事故狀態的手控或安全門排放。排汽壓力4-6at、排汽量20T/H。

背壓式汽輪機的蒸汽排放分抽氣排放及背壓排放兩類，-者為過熱蒸汽，型號后標注（過）字，后者基本上可視為飽和蒸汽，型號后標注（飽）字。

例5：TDy系列：“TDy-6-220/8”型

用于N50型汽輪機高壓除氧器-部排放汽-氣-合體。除氧壓力6at，鍋爐蒸發兩220T

/H、除氧器排汽量8T/H。

蒸汽不銹鋼消聲器訂貨選型須知：

本廠生產的排汽不銹鋼消聲器系列是按照用戶的蒸汽排放對象及排放要求-心設計的，為此，只有產品與排放對象、蒸汽參數及排放量-符合才能-得理-的消聲-果。因此，在訂購不銹鋼消聲器時-須提供下列參數：

①對火力發電廠應提供汽機型號、鍋爐容量你、蒸汽壓力、溫度；

②遙遙對象（如用于鍋爐過熱-排放或汽包安全門排放等）；

③排放量T/H；

④原有的排汽管外徑、壁厚；

⑤如需委托本廠進行安裝設計，則應提供原排汽管路安裝圖。

對本產品說明書-未列如的型號，用戶可以提供上述有關資料，有本廠代為選型。

蒸汽不銹鋼消聲器安裝須知：

①蒸汽不銹鋼消聲器應垂直于廠房-安裝，如圖3所示，用型鋼支架將蒸汽不銹鋼消聲器座架與廠房相固定。

②為增加廠房-高空的抗風能力，蒸汽不銹鋼消聲器體采用支撐式支座，為此，蒸汽不銹鋼消聲器-的排氣管應有--膨脹彎管以吸收熱脹，如原排汽管-垂直方向已裝有疏水盤，則膨脹彎管要-裝。

③蒸汽不銹鋼消聲器體底部均設計有疏水管或疏水孔，應-查孔口應暢通。

④排汽管穿出廠房-平臺的洞口，應有薄鋼板制作防雨罩-只（如圖3）。

⑤對安全門，原則上-只安全門配-只不銹鋼消聲器，安全門有單座及雙座兩種，對雙座式可在安裝時將排汽管合并成-根總管與不銹鋼消聲器相連通，但對排汽量較大的雙座式安全門，也可以安裝兩只不銹鋼消聲器。

⑥對用于除氧器、射汽式抽氣器排汽等小排量的蒸汽不銹鋼消聲器，外形設計成管式，安裝較為方便。安裝方式如圖4所示，蒸汽不銹鋼消聲器垂直地沿主廠房墻、柱安裝。在墻、柱上設置型鋼滑動支架，將蒸汽不銹鋼消聲器及管道架設其上，蒸汽不銹鋼消聲器排放口應對著屋一方向。應注意，該型蒸汽不銹鋼消聲器出廠時已制有固定支座，當采用滑動支架式安裝時，固定支座可以不用。如圖4。

蒸汽不銹鋼消聲器選型指南：

蒸汽不銹鋼消聲器分下列三大類型：

①TB型排汽不銹鋼消聲器：用于高、-壓鍋爐-火排汽消聲，由表1選型。

②TB型排汽不銹鋼消聲器：用于高、-壓蒸汽安全門排放消聲，由表2、表3選型。

③TD型低壓通孔不銹鋼消聲器：用于各種0.16Mpa以下的鍋爐、除氧器、背壓式汽輪機及其余電站輔機裝置的蒸汽排汽消聲。由表4、表5選型。凡表-未列入的，用戶可提供設備的蒸汽參數、排放量及管道接口尺寸等資料，由本廠代為選型。

蒸汽不銹鋼消聲器型號模式：（Ⅰ）（Ⅱ）（Ⅲ）

（Ⅰ）由兩個或三個英文字母組成：

-一個字母表示不銹鋼消聲器結構-征　T—通孔式不銹鋼消聲器。

-二個字母表示消聲對象　B—鍋爐-火排汽及其他人工排汽 A—安全門　D—低壓通孔式不銹鋼消聲器

當用于某些特殊用途時，還設置了用英文小寫字母表示的-三個字母，如：b—背壓式汽輪機　y—除氧器

（Ⅱ）表示鍋爐蒸汽的-對壓力，at（對于-間再熱機組的再熱器，則用分式-的分母表示溫度）。

（Ⅲ）分子表示鍋爐蒸發量T/H；分母表示不銹鋼消聲器排汽量T/H。

此外，對需要區分過熱蒸汽及飽和蒸汽的不銹鋼消聲器，在-Ⅲ欄后，另加（過）或（飽）字樣，以示區別。

蒸汽不銹鋼消聲器選型示例：

例1：TB系列：“TB-140-420/100（過）”型

用于N125型汽輪機，420T/H-高壓鍋爐過熱器-火時的蒸汽排放。鍋爐壓力140at，蒸汽發量420T/H、排汽量100T/H。

例2：TB系列：“TB-100-220/85（飽）”型

用于N50型汽輪機，220T/H高壓鍋爐汽包安全門蒸汽排放。鍋爐壓力100at，蒸發量220T/H、排汽量85T/H。

例3：TD系列：“TD-13-20/10（過）”型

抗噴阻型不銹鋼消聲器在火力發電廠-的應用：

序號	不銹鋼消聲器用途	蒸汽-質	型號示例
-	鍋爐
1	過熱器安全門	過熱蒸汽	TA-100-20/85
2	過熱器-火排汽	過熱蒸汽	TB-100-410/100
3	汽包安全門	飽和蒸汽	TA-100-410/70
4	再熱器熱-安全門	過熱蒸汽	TA-28/540-670/100
5	再熱器手控排汽	過熱蒸汽	TB-28/540-670/40
6	再熱器冷-安全門	飽和蒸汽	TA-32/336-670/200
二	除氧器熱水箱
1	除氧器安全門	飽和蒸汽空氣-合物	TDy-6-220/8
2	除氧器安全門	飽和蒸汽	TDy-6-220/40
3	熱水箱安全門	飽和蒸汽	TDy-6-220/40
三	鍋爐排污
1	連續排污擴容器安全門	飽和蒸汽	TD-10-20
2	定期排污手控排汽	飽和蒸汽	TD-10-20
四	背壓式汽輪機
1	抽汽安全門	過熱蒸汽	TDb-14-50
2	背壓安全門	飽和蒸汽	TDb-5-20
3	背壓手控排汽	飽和蒸汽	TDb-5-20
五	汽輪機
1	射抽排汽	濕汽空氣-合物	TD-1-0.5
2	汽輪油泵排汽	濕飽和蒸汽	TD-10-0.5
3	啟、停機疏水排汽	濕飽和蒸汽	TD-10-20
